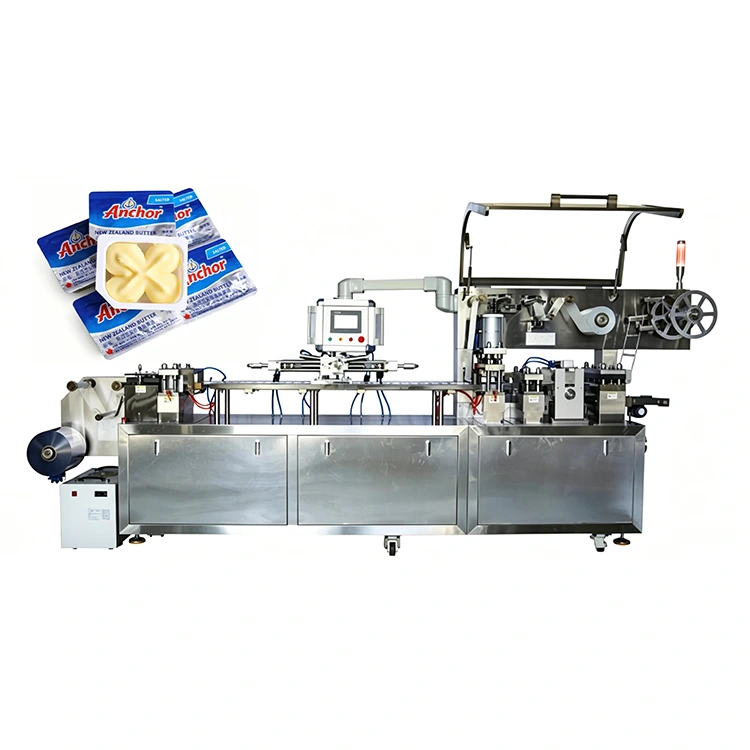

Az automatikus vajas buborékcsomagoló gépnek többre van szüksége, mint egy üreget képez. A terméket pontosan kell elhelyezni, az üregnek meg kell őriznie formáját a lezárás során, és a kész adagokat tisztán el kell választani.
A DPP-260 ezeket a műveleteket egyetlen gyártósoron egyesíti:
Hőformázás → Feltöltés → Fóliazárás → Kódolás → Lyukasztás → Hulladék visszacsévélés
A gép PLC vezérlőrendszert használ a kulcsfontosságú működési paraméterek kezelésére, míg az alakító forma, a tömítőlemez, a vágószerszám és az adagolás módja a csomagolt terméknek megfelelően konfigurálható.
Ez alkalmassá teszi a gépet azoknak a gyártóknak, akiknek ma vajat kell csomagolniuk, a jövőben pedig különböző termékeket vagy méreteket kell becsomagolniuk, ahelyett, hogy csak egy rögzített csomag köré tervezett gépbe fektetnének be.
A vajas alkalmazásokhoz a csomagolási formátum a kívánt adagméret és üregelrendezés körül alakítható ki.
Az öntőforma határozza meg az üreg alakját és mélységét, míg az adagolórendszer határozza meg, hogy a vajat hogyan töltsék be az egyes üregekbe. A tömítőszakasz ezután felviszi a kiválasztott fedőanyagot, hogy lezárja a kialakított csomagot, mielőtt a kész részek kilyukasztják.
A vajat érintő projektek esetében a KEDE értékelheti:
● Vajas adag mérete
● Termék méretei
● Üreg térfogata
● Szükséges üregmélység
● Töltési mód
● Fedőanyag
● Az üregek száma ciklusonként
● Cél termelés
A végső konfigurációt a tényleges vajtermékekre és a csomagolásra vonatkozó követelmények áttekintése után kell megerősíteni.
|
Műszaki paraméter |
|
|
Modell |
DPP-260 |
|
Sebesség |
15-25db/perc |
|
Anyag |
Buborékfólia anyaga: szélesség 250 mm, vastagság: 0,15-0,5 mm； Burkolat anyaga: szélesség 250 mm, vastagság 0,02-0,035 mm |
|
Maximális formázási mélység (mm) |
35 mm |
|
Maximális formázási felület (mm2) |
240×130×35 mm |
|
Tápegység |
380V/50Hz |
|
Teljes teljesítmény (KW) |
10,5 kW |
|
Sűrített levegő nyomás (MPa) |
0,5-0,7 MPa |
|
Sűrített levegő fogyasztás (m3/h) |
≥ 0,22 |
|
Hűtővíz fogyasztás (m3/h) |
Szokásos csapvíz keringetős hűtés. |
|
Zaj (dB) |
75 dB |
|
Teljes méret (HxSz × Hmm) |
4200×650×1640 mm |
|
Súly (kg) |
1500 kg |
Az automatikus vajas buborékcsomagoló gép nem korlátozódik egyetlen töltő alkalmazásra. Az öntőforma cseréjével és az adagolórendszer adaptálásával különböző termékekhez és csomagformátumokhoz konfigurálható.
|
Termékkategória |
Példák |
|
Élelmiszer |
Vaj, paszta, lekvár, folyékony étel, cseppek |
|
Olajok |
Olívaolaj, esszenciaolaj és más megfelelő olajok |
|
Gyógyszeripari termékek |
Tabletták, kapszulák, pirulák, porok |
|
Kozmetikumok |
Krémek, zselék és minta méretű termékek |
|
Egyéb alkalmazások |
Megfelelő kis termékek a forma és az adagoló konfigurációja szerint |
Ez a többtermékes képesség különösen hasznos azoknak a gyártóknak, akik több SKU-t kezelnek, vagy termékskálájuk bővítését tervezik.
Ha a KEDE-től automata vajas buborékfóliás csomagológépet rendel, pontosan az alábbiakat tartalmazza:
|
Összetevő |
Specifikáció |
|
Fő keret |
Szénacél + alumínium ötvözet, rezgéscsillapított |
|
Külső burkolat |
SUS304 rozsdamentes acél, szemcsés felület, mosható |
|
Alakító állomás |
Lapos öntőforma (egy készlet, az üregspecifikáció szerint szerszámozva) |
|
Fűtőlapok |
Felső és alsó – független PID hőmérséklet szabályozás |
|
Benzinkút |
Kézi betöltési konfiguráció (standard) |
|
Hőszigetelő állomás |
Pneumatikus nyomásszabályozás, állítható tömítési nyomás |
|
Lyukasztó/vágó állomás |
Hozzáillő szerszámkészlet, integrált hulladék-visszacsévélő |
|
Irányító rendszer |
Siemens vagy azzal egyenértékű PLC, színes érintőképernyős HMI |
|
Biztonsági rendszer |
CE-megfelelő védőburkolatok és reteszek |
|
Dokumentáció |
Teljes kezelési útmutató + alkatrészlista + elektromos kapcsolási rajz + kenési diagram |
|
Videó képzés |
QR-kód link a gépre szerelve – indítás, üzemeltetés, váltás, tisztítás |
Minden alkatrész új – nincsenek felújított alkatrészek, nincsenek használt részegységek.
Az eredeti gépspecifikáció akár 200-szoros lyukasztási gyakoriságot ír le, amelyet úgy terveztek, hogy nagyobb lyukasztási hatékonyságot biztosítson, mint a hagyományos buborékcsomagoló gépeknél.
Az Automatikus vaj-buborékcsomagoló gépünk a lapos tányéros buborékfólia-szerkezetet olyan tervezési elemekkel kombinálja, amelyek célja a gyártás hatékonyságának javítása, a szerszámcsere és a csomagolás elhelyezése.
A PVC lemezt alakítás előtt felmelegítik, így az anyag a kívánt üreggeometriára formálható. Az alakítási mélység elérheti a 35 mm-t a kiválasztott formakialakítástól függően.
A kézi betöltés standard konfigurációként elérhető. Nagyobb volumenű alkalmazásokhoz automata vibrációs vagy számláló adagolók választhatók a terméknek megfelelően.
A tömítőállomás pneumatikus nyomásszabályozást használ, lehetővé téve a tömítési nyomás beállítását a kiválasztott fedőanyagnak és a csomagolás konfigurációjának megfelelően.
Lyukasztás után a selejt szélei automatikusan visszatekercselődnek, segítve a csomagolószalag rendezettségét a folyamatos gyártás során.
Az öntőforma, a tömítőlemez és a vágószerszám a kész buborékfólia formátumának megfelelően van konfigurálva. Ez lehetővé teszi a gép felkészítését különböző termékekre és üregelrendezésekre.
Az automata vajas buborékfóliás csomagológépünket ellenőrzött gyártási folyamat során gyártjuk, nem pedig egyszerűen összeszereljük az alkatrészek megérkezése után.
A gyártás előtt 3D CAD-modellezést és mozgásszimulációt használnak a gépmozgások és az alkatrészek közötti kapcsolatok értékelésére.
Lézeres vágást, alakítást, hegesztést és CNC megmunkálást alkalmaznak a gépvázhoz, a burkolatokhoz, a formákhoz és a precíziós alkatrészekhez.
A mechanikus, elektromos és pneumatikus rendszereket összeszerelik és ellenőrzik, mielőtt a teljes gépet véglegesen tesztelik.
A KEDE a gyártás során nyersanyag-ellenőrzést, méretellenőrzést, részegység-vizsgálatot és gépvégellenőrzést végez.
A gép szárazon futáson és anyagvizsgálaton esik át. Ahol mintákat adnak át, a vevő tényleges terméke is felhasználható a csomagolási vizsgálathoz.
Az elkészült gépet megtisztítják, tesztelik és előkészítik az export csomagolásra. A gyári átvételi tesztelés élő videón keresztül nézhető meg.
Ez a folyamat világosabb képet ad a vásárlóknak arról, hogyan készül a gép, és hogyan ellenőrizték szállítás előtt.
A KEDE megerősített exportcsomagolással és alátámasztó dokumentációval készíti elő az Automtaic Butter Blister Packaging Machinet a nemzetközi szállításra.
|
Szállítási tétel |
Részletek |
|
Csomagolás exportálása |
Megerősített fa láda VCI rozsdavédelemmel |
|
Tartály |
20 ft vagy 40 ft GP |
|
Portok betöltése |
Sanghaj / Ningbo |
|
Átfutási idő |
30-45 nappal a befizetés után, a testreszabástól függően |
|
Dokumentumok |
Kereskedelmi számla, csomagolási lista, B/L, CO, CE nyilatkozat, ISO tanúsítvány |
|
Gyári ellenőrzés |
ZSÍR ládázás előtt |
A szállított információkban feltüntetett tipikus tengeri áruszállítási idők a következők:
|
Rendeltetési hely |
Becsült tömegközlekedés |
|
Délkelet-Ázsia |
7-14 nap |
|
Európa |
25-35 nap |
|
Észak Amerika |
20-30 nap |
|
Dél-Amerika |
30-45 nap |
|
Közel-Kelet/Afrika |
25-40 nap |
A szállítási idő a célkikötőtől, a fuvarozótól és a szállítási feltételektől függően változik.
A mellékelt gépinformációk a következő tanúsítványokat és megfelelőségi hivatkozásokat azonosítják:
|
Tanúsítvány / Szabvány |
Alkalmazás |
|
CE |
Gépek és elektromos biztonság |
|
ISO 9001:2000 |
Minőségirányítási rendszer |
|
GMP-vel kapcsolatos követelmények |
Gyártási és higiéniai szempontok a gyógyszerészeti és élelmiszeripari alkalmazásokhoz |
A szállítmányhoz mellékeljük a vonatkozó tanúsítványokat és nyilatkozatokat a mellékelt dokumentáció szerint.
Egy adott célpiacon a vásárlóknak meg kell erősíteniük a kérelmükhöz szükséges pontos tanúsítási és megfelelőségi csomagot a megrendelés előtt.
A megfelelő vaj buborékcsomagolás konfigurációja a termék adagjától, az üreg méretétől, az anyagtól és a szükséges gyártási teljesítménytől függ.
Pontos vajhólyag-csomagológép-ajánlatért küldje el a KEDE-t:
1. Terméktípus – vaj, paszta, lekvár, olaj, tabletta, kapszula stb.
2. A termék méretei — hosszúság × szélesség × magasság.
3. Az üreg kívánt mérete – beleértve a szükséges üregmélységet.
4. Gyártási cél – a szükséges termelés percenként, óránként vagy naponként.
5. Csomagolóanyag – PVC, PTP, PET, ALU-ALU vagy más anyag.
6. Célország vagy kikötő – a szállítási és dokumentációs követelmények tekintetében.
Ezen információk alapján a KEDE a következőket tudja nyújtani:
Gyári árajánlat + szerszámkonfiguráció + átfutási idő + műszaki specifikáció
