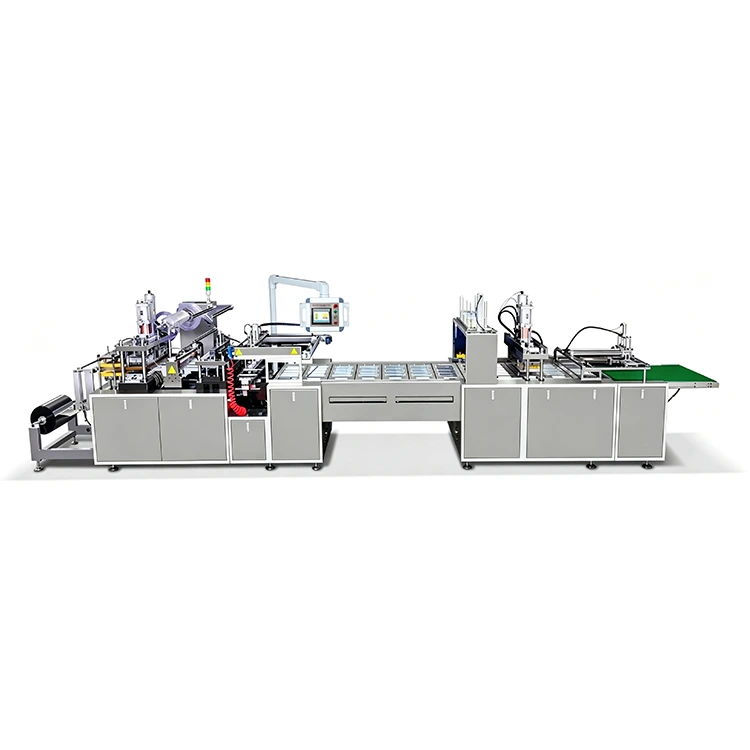

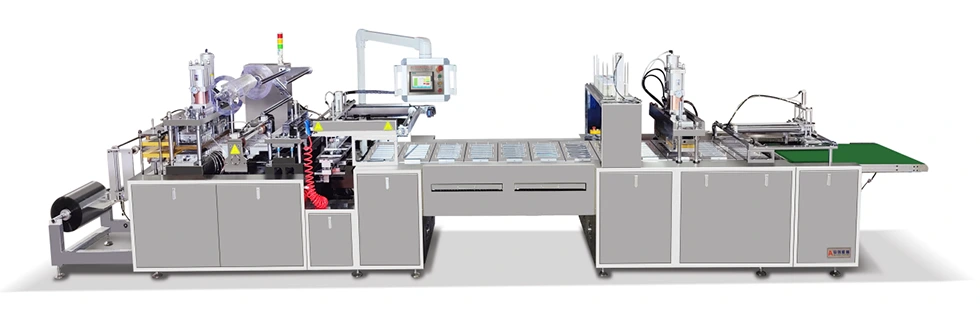

Automata akkumulátoros papír buborékfóliás tömítőgép

Az automatikus akkumulátoros papír buborékfólia-lezáró gép lapos lemezformázó és tömítő szerkezetet használ a félig fedő, kártolt buborékcsomagoláshoz.

A csomagolási folyamat a PVC/PET lemez felmelegítésével és az üreg kialakításával kezdődik. A kialakult buborékfóliát ezután felvágják és a lánclemezre helyezik, ahol a terméket betöltik, és a nyomtatott papírkártyát elhelyezik. A hőzárás a buborékfóliát a kártyához köti, mielőtt a kész csomagot kiürítené.

A fő folyamat a következő:

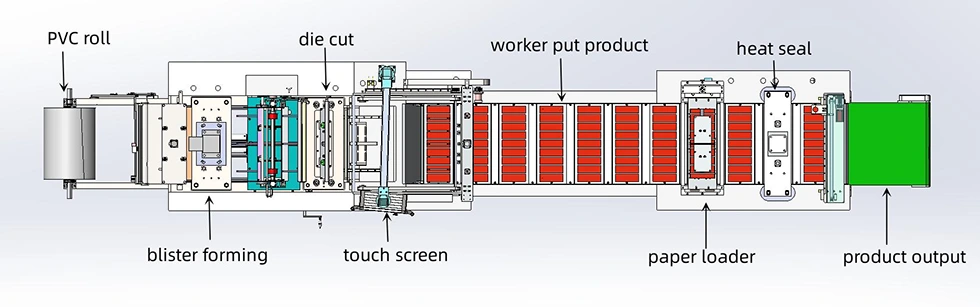

PVC/PET fűtés → Hólyagosodás → Szervo vontatás → Buborékos vágás → Selejtgyűjtés → Buborékcsomagolás → Termék betöltés → Papírkártya elhelyezés → Hőzárás → Kész csomag kimenet

A termék kézi betöltése a szabványos folyamat része, míg a többi csomagolási művelet mechanikusan koordinált.

Egy gép különböző kártolt termékekhez

Automatikus akkumulátoros papír buborékfóliázó tömítőgépünk különböző formájú, méretű és csomagolási követelményekkel rendelkező termékekhez alkalmas.

A formázási terület és a szerszámok a tényleges termékméretek és kártyaelrendezés szerint választhatók ki.

Ez különösen fontossá teszi az akkumulátoros papír buborékfólia-lezáró gépet azon gyártók és szerződéses csomagolók számára, akik egynél több típusú kártolt terméket kezelnek.

Szabályozott felmelegedés és hólyagképződés

A konzisztens formázás nagymértékben függ a hőmérsékleti stabilitástól és az anyag tapadásától.

Az AC-600Machine külön fűtőteljesítményt használ az alakító szakaszhoz és a hőszigetelő szakaszhoz, a hőmérséklet-szabályozás pedig a gép vezérlőrendszerén keresztül történik.

Az alakító szakasz névleges teljesítménye 3,5 kW × 2, míg a hőszigetelő szakasz 4 kW fűtőteljesítményt használ.

A gép olyan körülményeket is figyel, mint például:

● PVC anyaghiány

● Elégtelen légnyomás

● Elektromos alkatrészek hibái

● A hőmérséklettel kapcsolatos rendellenességek

Rendellenes állapot észlelésekor a vezérlőrendszer riasztást ad vagy leállítja a megfelelő műveletet, hogy csökkentse a hibás csomagolás kockázatát.

PLC-vezérlés gyártásfelügyelettel

Az AC-600 Mitsubishi PLC vezérlőrendszert használ érintőképernyős HMI-vel.

A vezérlőfelület a következő funkciókat kínálja:

● Termelésszámlálás

● Hibajelzés

● Karbantartási emlékeztetők

● Jelszavas védelem indítása

● Hőmérséklet figyelése

● A gép állapotának kijelzése

A riasztórendszer segít a kezelőknek az olyan problémák azonosításában, mint az anyaghiány, az elégtelen légnyomás vagy az elektromos hibák anélkül, hogy minden állomást manuálisan ellenőriznének.

Termékváltásokhoz tervezett szerszámok

A kártolt buborékcsomagolás ritkán használ egyetlen univerzális formát. A hólyagüreg, a vágási forma és a tömítési formátum általában a termékkel együtt változik.

Az AC-600 ezért speciális alakító- és fröccsöntő szerszámokat használ a különböző termékekhez.

A mellékelt szerszámcsomag a következőket tartalmazza:

● Forma formázása

● Kivágott forma

● Hólyagátvivő manipulátor

● Hőhegesztő felső forma × 1

● Papírkártya-betöltő

● Hőhegesztő alsó formák × 25

A szabványos formakonfiguráció egy 173 × 139 mm-es papírkártyát támogat, öntőformánként két kártyával.

Más kártyaméretekhez vagy termékelrendezésekhez a KEDE megfelelő szerszámot tud biztosítani a szükséges csomagolási formátumnak megfelelően.

Fő komponensek

A kiválasztott elektromos és mozgásvezérlő alkatrészeket ismert ipari márkáktól szerezzük be.

A pontos alkatrészkonfigurációt a végleges gépajánlatban kell megerősíteni.

Gépgyártás

Az AC-600 keret hegesztett acéllemezekből készül, és feszültségmentesítő kezelésen esik át a szerkezeti stabilitás javítása érdekében.

A megfelelő érintkezési területeken krómozott és rozsdamentes acél felületeket használnak. A precíziós kidolgozású vezetősínek és erőátviteli alkatrészek segítik a zökkenőmentes mozgást az alakítás, az átvitel és a tömítés során.

Ez a konstrukció folyamatos ipari működésre készült, miközben a rutinszerű tisztítást és karbantartást kezelhetővé teszi.

Műszaki előírások

Csomagolás és Szállítás

Az automatikus akkumulátoros papír buborékfólia tömítőgépet sztreccsfóliával védik, és a szállítás előtt fa raklapokra rögzítik.

A normál szállítás az előleg visszaigazolásától számított 60 napon belül megtörténik, a végső gépkonfiguráció és szerszámkövetelmények függvényében.

Az AC-600 CE tanúsítvánnyal rendelkezik.

GYIK

Milyen termékeket csomagolhat az AC-600?

A gép alkalmas kis- és közepes méretű termékek, például akkumulátorok, elektronikai cikkek, írószerek, hardverek, autóalkatrészek, kozmetikumok, játékok és egyéb fogyasztási cikkek tárolására, amelyekhez kartonos buborékcsomagolás szükséges.

Milyen típusú buborékfólia-csomagolást gyárt az akkumulátoros papír buborékfóliázó tömítőgép?

Félig fedős, kártolt buborékfóliás csomagoláshoz tervezték, ahol a kialakított PVC/PET buborékfóliát hővel egy papír kártyára ragasztják.

Mekkora a maximális formázási mélység?

A maximális alakítási mélység 50 mm, a terméktől, az anyagtól és a forma konfigurációjától függően.

A gép képes kezelni a különböző méretű termékeket?

Igen. A formázó és kivágott formák a termék méretei, a buborékfólia alakja és a papírkártya mérete szerint tervezhetők.

Hány csomagot tud a gép elkészíteni óránként?

A szabványos konfiguráció körülbelül 2700 csomag/óra sebességet tud előállítani kétkártyás formaelrendezéssel. A tényleges teljesítmény a terméktől és a formakonfigurációtól függően változik.

Testreszabható a papírkártya mérete?

Igen. A szerszámok és a kártyabetöltési elrendezés a különböző papírkártya méretekhez és csomagolási elrendezésekhez illeszthető.

Milyen vastagságú anyagot bír el a gép?

A megadott PVC/PET anyagvastagság tartomány 0,15-0,5 mm.

Milyen PLC-t használnak a gépben?

A szabványos gép Mitsubishi FX3G40MT PLC-t használ érintőképernyős HMI-vel.

Elérhető a gép CE-tanúsítvánnyal?

Igen. Az AC-600 CE tanúsítvánnyal rendelkezik.

Tud a KEDE telepítési és értékesítés utáni támogatást nyújtani?

Igen. A KEDE telepítési és tesztelési segítséget, garanciális szolgáltatást és hosszú távú műszaki támogatást nyújt. Igény esetén helyszíni mérnöki szolgáltatás is megoldható.
