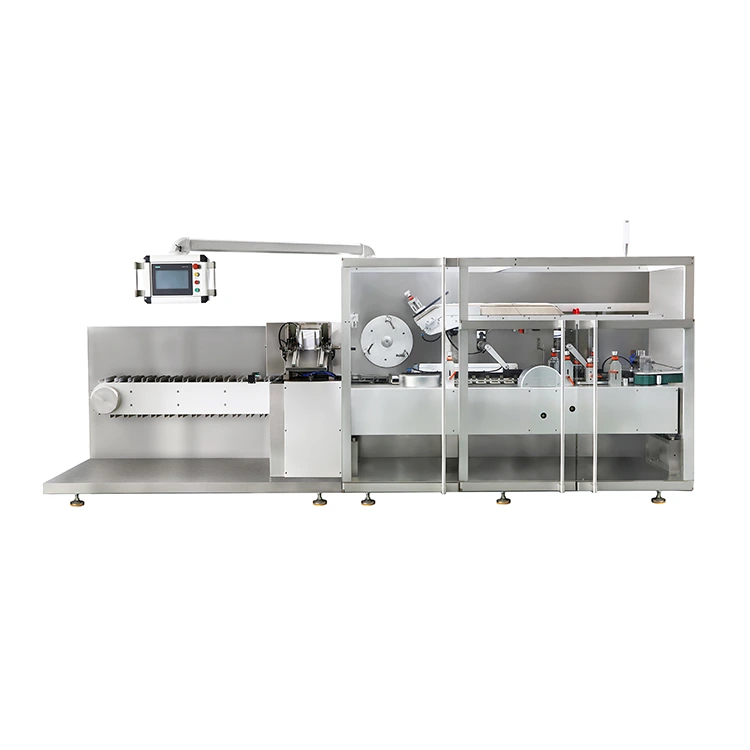

Közepes sebességű kartonozó gép

A közepes sebességű kartonozógép egy közepes sebességű automata kartonozógép, amelyet olyan gyártók számára fejlesztettek ki, akiknek megbízható kartoncsomagolásra van szükségük anélkül, hogy nagy sebességű gyártórendszerre kellene áttérniük. Állítható működési sebessége lehetővé teszi, hogy a kartonozó olyan szinten dolgozzon, amely közelebb áll az upstream vonal tényleges teljesítményéhez, segít fenntartani az egyenletes anyagáramlást a töltés, az adagolás és a kartonozás között.

A gép különösen fontos a közepes volumenű gyógyszer- és táplálkozási termelésben, a többtermékes műveleteknél és a csomagolósoroknál, ahol a munkanap során több termékformátumot megváltoztatnak. A PLC-vezérléssel, a frekvencia-sebesség beállításával és a konfigurálható adagolási elrendezésekkel a KDZ-130 egyszerű módot kínál a kartonozás automatizálására, miközben a gép konfigurációját a gyártási szükségletekkel arányosan tartja.

Amikor a közepes sebességű kartonozásnak több értelme van

A maximális sebesség nem mindig a megfelelő beszerzési kritérium egy kartonozógép esetében.

Ha egy feltöltési vagy adagolási folyamat csak mérsékelt számú terméket állít elő percenként, a sokkal gyorsabb kartondoboz beszerelése nem növeli automatikusan a sor teljes teljesítményét. A kartonozó résznek továbbra is egyensúlyban kell működnie az előtte lévő berendezéssel.

A közepes sebességű kartonozógép 30-80 doboz/perc működési tartományt fed le, így a gyártóknak több mozgásteret biztosítanak a kartonozási sebesség beállítására a gyártási folyamatnak megfelelően.

Ez a gépet praktikus választássá teszi a következőkhöz:

● Közepes volumenű gyógyszergyártás

● Táplálkozási és kiegészítő csomagolás

● Számos termékformátumot kezelő vonalak

● A gyártók áttérnek a kézi kartonozásra

● Olyan gyártósorok, ahol nincs szükség 300 doboz/perc kapacitásra

● Olyan projektek, ahol a berendezés-befektetésnek meg kell felelnie a tényleges áteresztőképességnek

A cél nem a maximális névleges sebesség. Ez egy kartonozási eljárás, amely illeszkedik a gyártósorhoz.

Praktikus választás többtermékes gyártáshoz

Az egy terméket folyamatosan kezelő gyártósornak eltérő követelményei vannak, mint a több termékváltozat között váltó létesítménynek.

Előfordulhat például, hogy a gyártónak ugyanazon a gyártási napon különböző formátumú palackokat vagy termékeket kell becsomagolnia. Ebben a helyzetben a kartonozónak elegendő működési rugalmasságot kell biztosítania a formátum beállításához, ahelyett, hogy egyszerűen maximalizálná a ciklussebességet.

A kartonozógép egy HMI-alapú vezérlőrendszert használ recepttárral, amely lehetővé teszi a beállított termékbeállítások megőrzését a következő gyártási futtatásokhoz. A mechanikai váltási követelmények továbbra is az adott termék- és kartonkonfigurációtól függenek, de a tárolt beállítások csökkenthetik az ismételt paraméterbevitelt a formátumváltások során.

Sebesség, amely követni tudja az upstream folyamatot

A kartonozógép PLC vezérlést és frekvencia-sebesség beállítást használ a kartonozási folyamat fő szinkronizált mozgásai során.

A működési sebesség az alábbiak szerint állítható be:

● Feltöltési vagy adagolási kimenet

● Termékjellemzők

● A kartonlap viselkedése

● Karton méretei

● Szükséges gyártási sebesség

Ezáltal a termelési vezetők jobban ellenőrizhetik az upstream berendezések és a kartonozó közötti kapcsolatot.

Egy tipikus folyamat a következőképpen rendezhető:

Töltés / Etetés → Termék transzfer → Karton adagolás → Kartonnyitás → Termék behelyezés → Hajtogatás → Karton lezárás

Ahol szükséges, a gépet felfelé irányuló szállítószalagokhoz vagy adagolóberendezésekhez is csatlakoztathatjuk a kézi termékszállítás csökkentése érdekében.

Műszaki előírások

Terméketetés és kartonkezelés

A kartonozógép a csomagolt termék jellemzői szerint konfigurálható. Ahelyett, hogy az adagolószakaszt izolált alkatrészként kezelné, a KEDE beállíthatja a betáplálási elrendezést, hogy megfeleljen a felfelé irányuló berendezésnek és a termékátviteli feltételeknek.

A gép automatikusan képes elvégezni a fő kartonozási műveleteket, beleértve a termék adagolását, a kartondoboz kinyitását, a termék tolását, a fedél hajtogatását és a kartondoboz zárását.

Különböző adagolási irányokkal vagy szállítási követelményekkel rendelkező termékek esetében a behúzási szakasz a gép tervezési szakaszában értékelhető és módosítható.

Opcionális funkciók a különböző csomagolási vonalakhoz

A közepes sebességű kartonozógép további modulokkal is elérhető, ha a gyártási folyamat az alapvető kartonozásnál többet igényel.

Ezeket a funkciókat a tényleges csomagolási folyamat szerint lehet kiválasztani, nem pedig szükségtelen alapfelszereltségként.

PLC vezérlés és sebesség beállítás

A KDZ-130 PLC-alapú vezérlőrendszert használ frekvenciahajtással a gép összehangolt működéséhez.

A vezérlőrendszer a következő főbb mozgásokat kezeli:

Etetés → Tolás → Kartonnyitás → Fedélhajtás → Tömítés

A frekvencia beállítás lehetővé teszi, hogy a működési sebességet a gyártási követelményeknek megfelelően állítsák be, ahelyett, hogy a gépet egy rögzített munkasebességre rögzítenék.

A mérsékelt termelési volumenű gyártók számára ez a rugalmasság akkor lehet hasznos, ha a kartonozónak eltérő sebességgel kell működnie a különböző gyártási sorozatok során.

Formátumváltás több termékváltozathoz

Különböző kartondobozok és termékek esetén szükség lehet az adagolási és kartonozási mechanizmus módosítására.

A KDZ-130 képes recepttárolást használni a HMI-n keresztül a megállapított termékkonfigurációkhoz. Ez biztosítja a kezelők számára a vonatkozó gépbeállítások nyilvántartását, amikor visszatérnek egy korábban konfigurált SKU-hoz.

A KEDE átállási útmutatást is tud nyújtani az adott gépkonfigurációhoz.

A tényleges átállási idő a következőktől függ:

● Termék méretei

● Karton méretei

● Etetés elrendezése

● A mechanikai beállítások száma

● Kezelői ismeretek

Ez reálisabb a B2B beszerzések esetében, mint egy univerzális átállási idő ígérete minden termékhez.

Integráció a meglévő berendezésekkel

A közepes sebességű kartonozógép csatlakoztatható felfelé irányuló szállítószalagokhoz és adagolóberendezésekhez, ahol a gyártósor folyamatos termékszállítást igényel.

A gyártás előtt a KEDE ki tudja értékelni:

Felfelé irányuló kimenet → Szállítószalag magassága → Termék tájolása → Adagolási helyzet → Karton betöltés

Ez különösen akkor hasznos, ha egy kézi kartonozási műveletet cserél, vagy egy meglévő gyártósort automatizál.

A cél az, hogy a kartonozó a meglévő folyamathoz illeszkedjen, ahelyett, hogy a teljes vonalon szükségtelen változtatásokat kellene végezni.

Megfelelő gyártási forgatókönyvek

Közepes volumenű gyógyszerészeti vonalak

Azok a gyógyszergyártók, akiknek az upstream folyamata mérsékelt teljesítménnyel működik, a KDZ-130 automatikus kartonozást biztosít anélkül, hogy nagy sebességű gépkonfigurációra lenne szükség.

Nutraceutical csomagolás

A gép megfontolható táplálkozási termékek és egyéb csomagolt termékek esetében, ahol ellenőrzött kartonbetöltés és egyenletes teljesítmény szükséges.

Multi-SKU gyártás

A többféle termék- és kartonformátumot feldolgozó gyártólétesítmények profitálhatnak az állítható működési paraméterekből és a recepttárolásból.

Automatizálási frissítések

For manufacturers moving away from manual carton packing, the KDZ-130 provides a relatively compact automated cartoning option with a moderate production range.

GYIK

Miért válasszunk közepes sebességű kartonozót a 300 doboz/perc sebességű gép helyett?

Ha az upstream gyártási folyamat mérsékelt ütemben működik, egy nagyon nagy sebességű kartonozó több kapacitást biztosíthat, mint amennyit a sor felhasználni tud. A KDZ-130 30-80 doboz/perc tartományt kínál, amely jobban illeszthető a közepes teljesítményű termeléshez.

Milyen gyártási sebességet tud elérni a KDZ-130?

A megadott működési tartomány 30-80 doboz/perc. A tényleges kimenet a terméktől, a karton formátumától és a teljes vonalkonfigurációtól függ.

A KDZ-130 alkalmas gyógyszercsomagolásra?

Igen. A gép használható gyógyszerészeti és táplálkozási kartonozási alkalmazásokhoz, ha a termék, a karton és a takarmányozási követelmények kompatibilisek a gép konfigurációjával.

Több termékformátumot is képes kezelni a gép?

Igen. Több formátum konfigurálható, recepttárolási lehetőséggel a meghatározott termékbeállításokhoz. A mechanikai átállási követelmények az adott termékektől és kartondobozoktól függenek.

A kartondoboz megfelelhet a meglévő töltőgépünknek?

A KDZ-130 konfigurálható úgy, hogy csatlakozzon az upstream adagoló- és szállítóberendezésekhez. A KEDE a projekttervezés során értékeli a szállítószalag magasságát, a termékszállítási és kimeneti követelményeket.

Milyen méretű kartondobozokat tud kezelni a KDZ-130?

A szabványos karton mérettartomány 70–250 × 25–100 × 12–90 mm. A szabványos tartományon kívüli kartondobozokhoz speciális konfigurációk értékelhetők.

Hozzáadhatunk-e később szórólapbeszúrót vagy kódrendszert?

A KDZ-130 opcionális modulokkal konfigurálható, mint például tintasugaras kódoló, szórólapmappa és beszúró, valamint olvadékragasztó rendszer. Az előnyben részesített konfigurációt általában a gyártás előtt határozzák meg.

Hogyan teszteli a KEDE a gépet szállítás előtt?

A KEDE a szállítás előtt gépi futási teszteket, sebesség-ellenőrzéseket, pneumatikus és elektromos ellenőrzéseket és egyéb funkcionális vizsgálatokat végezhet az egyeztetett berendezésspecifikáció szerint.
