Nagy sebességű kapszula buborékcsomagoló és kartonozó gép

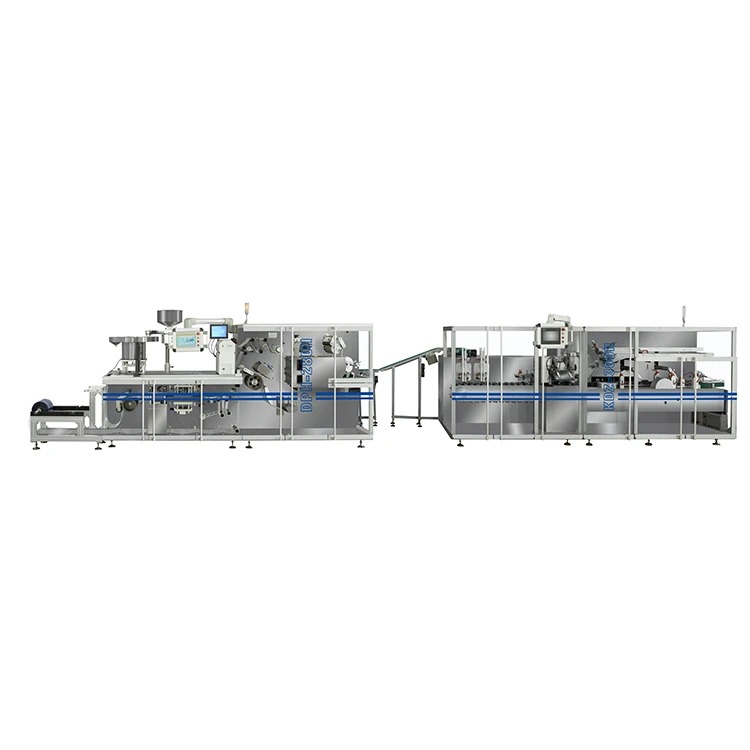

A nagy sebességű kapszula buborékcsomagoló és kartonozó gép párosítja a DHP-280/KDZ-280H teljes szervo buborékfóliás gépet a KDZ-300 nagysebességű kartonozóval. A buborékcsomagolások kialakítása, lezárása és lyukasztása után átkerülnek a kartondobozba a szórólapok kezeléséhez, a kartondoboz kinyitásához, a termék behelyezéséhez és a kartondoboz lezárásához. A termékadagoló rész a buborékfólia méreteinek és a gyártási követelményeknek megfelelően van konfigurálva, lehetővé téve, hogy a teljes vonal támogassa a különböző gyógyszercsomagolási formátumokat.

Integrált buborékfóliából kartonba csomagolási folyamat

A vonal folyamatos csomagolási áramlást hoz létre a buborékfóliagyártástól a kész kartonokig:

Buborékképzés → Hőzárás → Nyomtatás / lyukasztás → Buborékfólia kiürítése → Termék adagolás → Karton nyitás → Szórólap behelyezés → Termék betöltés → Karton lezárás → Kész kartondoboz kiürítés

A buborékfólia rész előkészíti a kész csomagokat, mielőtt áthelyezné a kartondobozba. Az adagoló- és továbbítórészek a tényleges buborékfólia-méretek és teljesítményigények szerint vannak kialakítva, segítve a kézi kezelés csökkentését és a két gép közötti stabil kapcsolat fenntartását.

A gyógyszergyártók számára ez a konfiguráció alkalmas folyamatos gyártásra, ahol a buborékcsomagolásnak és a kartonozásnak egy összehangolt folyamatként kell működnie.

DPH-380H teljes szervó buborékfólia gép

A DHP-280/KDZ-280H formázza, lezárja és kilyukasztja a gyógyszerészeti buborékcsomagolásokat, mielőtt azok a kartonozási részbe kerülnének. Nyolc független Panasonic szervomotort használ érintőképernyő alapú mozgásvezérléssel, lehetővé téve az egyes gyártóállomások szabályozását a vezérlőrendszeren keresztül.

A gép támogatja a PVC-ALU és ALU-ALU buborékcsomagolást a megfelelő szerszámkonfigurációval.

Fő műszaki paraméterek

Paraméter	Specifikáció
Alkotó terület	300 × 380 mm
Formázási mélység	≤16 mm
PVC-ALU sebesség	120-150 ciklus/perc, max. 200 ciklus/perc
ALU-ALU sebesség	60-80 ciklus/perc, max. 100 ciklus/perc
Teljes teljesítmény	29 kW max.
Légnyomás	0,4-0,7 MPa
Levegő fogyasztás	200 l/h
Víznyomás	0,1-0,25 MPa
Vízfogyasztás	600 l/h
A gép méretei	5600 × 1200 × 1800 mm
Gép súlya	3500 kg
Tápegység	Háromfázisú ötvezetékes rendszer

Teljes szervo vezérlés

Az alakító, vontatási, hegesztési, nyomtatási és lyukasztó szakaszok független szervovezérlést használnak. A gyártási paraméterek a HMI-n keresztül állíthatók, ahelyett, hogy teljes mértékben a mechanikus bütykös beállításokra hagyatkoznánk.

A többféle buborékfólia-formátumot kezelő gyógyszergyártók számára a tárolt paraméterek leegyszerűsíthetik az ismételt gyártást, és elősegíthetik a konzisztens gépbeállítások fenntartását a formátumváltások között.

DPH-380H tervezési jellemzők

Külső PVC görgős platform

Lehetővé teszi az anyagtekercsek kényelmesebb cseréjét anélkül, hogy megzavarná a fő alakító részt.

PID-vezérelt fűtés

A fűtési rendszer szabályozott hőmérséklet-szabályozást biztosít az egyenletesebb alakítási és tömítési feltételek érdekében.

Ívelt karú formáló mechanizmus

Az ívelt karú szerkezet segít csökkenteni a vibrációt a folyamatos alakítási művelet során.

Becsúsztatható formakialakítás

Az öntőforma becsúsztatható szerkezettel egyszerűsíti a cserét és csökkenti a szükségtelen leválasztási munkákat.

Vízhűtéses vontatógörgő

Segít szabályozni a henger hőmérsékletét folyamatos működés közben és csökkenti az anyag deformációját.

Forgó 120°-os manipulátor

Támogatja az ellenőrzött termékszállítást és a hibás buborékfóliák egyedi elutasítását.

Szervo által vezérelt fólia kimenet

A kurzor igazítása segít megőrizni a regisztrációs pontosságot az alumíniumfólia adagolása során.

KDZ-300 nagy sebességű kartondoboz

A KDZ-300 kész buborékcsomagolásokat kap, és automatikusan összecsukható kartondobozokba tölti. A kartonozó 200-280 doboz/perc sebességgel üzemel, a termékadagoló rendszer a tényleges buborékfóliaméretek és a töltési elrendezés szerint van kialakítva.

Műszaki paraméterek

Paraméter	Specifikáció
Modell	KDZ-300
Sebesség	200-280 doboz/perc
Karton mérete	70–180 × 35–80 × 14–50 mm
Karton papír súlya	250-350 g/m²
Szórólap mérete	80–250 × 90–170 mm
Leaflet Folds	1-4 hajtás
Hatalom	5 kW, 220V/380V
Légnyomás	≥0,6 MPa
Levegő fogyasztás	160-200 L/perc
A gép méretei	4800 × 1600 × 1860 mm
Gép súlya	4500 kg

A standard KDZ-300 univerzális termékadagoló nélkül kerül szállításra. Az etetőrész a buborékfólia méretének, alakjának, tájolásának és a szükséges töltési mennyiségnek megfelelően van kialakítva.

Miért integrálja a buborékfóliás gépet és a kartondobozt?

A nagy sebességű kapszula buborékcsomagoló és kartonozó gépnek kompatibilis sebességgel kell működnie, és megbízható termékszállítást kell biztosítania. Két különálló gép egyszerű elhelyezése nem garantálja a stabil termelést.

A KEDE konfiguráció figyelembe veszi a két gép közötti kapcsolatot a tervezési szakaszban.

Folyamatos terméktranszfer

A kész buborékcsomagolások közvetlenül a kartonozási rész felé mozognak, csökkentve a kézi begyűjtést és újratöltést.

Termékspecifikus takarmányozás

A kartondoboz-adagoló a tényleges buborékfólia-méretek és a kiürítés iránya alapján készült.

Összehangolt gyártás

A buborékfóliás gépet és a kartondobozt a szükséges gyártási kapacitásnak megfelelően konfigurálják, ahelyett, hogy független gépként kezelnék őket.

Egyszerűsített projektkoordináció

A mechanikai interfészeket, a termékadagolást és a vezetékcsatlakozást ugyanaz a mérnöki csapat kezelheti.

Szállítás előtti tesztelés

A teljes vonal tesztelhető tényleges vásárlói termékek és csomagolóanyagok felhasználásával a szállítás előtt.

Kapszula adagoló rendszer

A kapszula buborékcsomagoláshoz a vonal felszerelhető FY-380 nagysebességű lánctalpas adagolóval.

Az adagolót olyan kapszulatermékekhez tervezték, amelyek ellenőrzött adagolást és elhelyezést igényelnek a hólyagképződés előtt. Egy vibráló pálya vezeti a kapszulákat az alakító szakasz felé, miközben fenntartja a szabályozott előtolási sebességet.

Az etetési konfiguráció az alábbiak szerint állítható be:

Követelmény	Konfiguráció mérlegelése
Kapszula mérete	Pálya- és etetési méretek
Termék orientáció	Etetés iránya és elhelyezése
Buborékfólia elrendezés	Zseb elrendezés
Gyártási sebesség	Az adagoló kimenete megfelel a DPH-380H-nak
Termék típusa	A kapszula alakja és méretei

Ez a konfiguráció a PVC-ALU buborékcsomagolást és bizonyos hidegen formázott alumínium alkalmazásokat gyártó gyógyszergyártók számára alkalmas.

Alapkomponensek

A fő elektromos és pneumatikus alkatrészeket ismert ipari márkák közül választják ki.

Összetevő	Márka
PLC	Siemens
Érintőképernyő	Siemens
Frekvencia meghajtó	Schneider
Fő motor	Tai Li
Fotoelektromos / közelségérzékelők	BETEG
Hengerek / mágnesszelepek	Airtac
Kódoló / Relék	Omron
Csapágyak	Harbin

Az alkatrészek specifikációi a végleges gépkonfiguráció és a projekt követelményei szerint erősíthetők meg.

Testreszabás a különböző buborékfóliás termékekhez

Az integrált vonal nem korlátozódik egy rögzített buborékfólia formátumra. Az etető- és kartonozási részek a vevő tényleges termékének és csomagolóanyagainak megfelelően konfigurálhatók.

Buborékfólia táplálás

Az adagoló a következőképpen tervezhető:

● A buborékfólia hossza és szélessége

● A hólyag vastagsága

● Terméktájolás

● A buborékcsomagolások száma kartononként

● Szükséges betöltési sorrend

Karton konfiguráció

A KDZ-300 szabványos működési tartományán belül támogatja a kartondoboz méreteit. A kartondobozokra vonatkozó speciális követelmények a gyártás előtti mintavizsgálattal értékelhetők.

Vonal elrendezése

A DPH-380H és a KDZ-300 közötti kapcsolat az alábbiak szerint alakítható ki:

● Műhelytér

● A gép ürítési iránya

● Szállítószalag magassága

● Kezelői hozzáférés

● Upstream és downstream berendezések

HMI beállítások

A termékspecifikus paraméterek a vezérlőrendszerben tárolhatók az ismételt gyártás és a formátumkezelés egyszerűsítése érdekében.

Opcionális funkcionális modulok

További modulok is kiválaszthatók a tényleges csomagolási és ellenőrzési követelményeknek megfelelően.

Modul	Funkció	Alkalmazás
GUK papírmappa	1-4-szeres szórólap-feldolgozás	Gyógyszerészeti kartondobozok
Tintasugaras nyomtató	Kötegelt és lejárati dátum nyomtatás	Nyomon követhető termékek
Kódolvasó	Kódellenőrzés	A termék nyomon követhetősége
Hot-melt ragasztóegység	Karton ragasztós tömítés	Magas záródású csomagolás
Online súlyellenőrző	A termék jelenléte / súlyvizsgálata	Minőségellenőrzés
Automatikus hulladéklerakás	Eltávolítja az elutasított kartonokat	Nagy sebességű gyártás

A végső konfigurációt a termékminták, a kartonok specifikációi, a gyártási sebesség és a szükséges funkciók alapján határozzák meg.

Testreszabási munkafolyamat

1. Termék- és csomagolásértékelés

A KEDE áttekinti a termék méreteit, a buborékfólia specifikációit, a kartondoboz méretét, a szórólapokra vonatkozó követelményeket és a megcélzott gyártási sebességet.

2. Mintavizsgálat

A vásárlói mintákat a megfelelő berendezésen tesztelik, hogy ellenőrizzék az adagolás, a hólyagképződés és a kartonozás teljesítményét.

3. Vonalmérnökség

A mérnöki csapat határozza meg az adagoló elrendezését, a gép csatlakozását, a szállítószalag konfigurációját és az opcionális modulokat.

4. Gépgyártás

A berendezés a jóváhagyott műszaki konfiguráció és gyártási rajzok szerint készül.

5. Gyári átvételi teszt

A teljes vonalat vevői mintákkal tesztelik a szállítás előtt. A teszt során ellenőrzik a gép működését, az adagolási stabilitást, a kartonformázást és a csomagolási teljesítményt.

6. Export előkészítés

Az átvételt követően a berendezést megtisztítják, védik és nemzetközi szállításra becsomagolják a szükséges műszaki dokumentációval együtt.

GYIK

Csomagolhat-e PVC-ALU és ALU-ALU buborékcsomagolást is a vonal?

Igen. A DPH-380H mindkét csomagolási formátumot támogatja a megfelelő szerszámkonfigurációval.

Mekkora a maximális kartonozási sebesség?

A KDZ-300 a terméktől, az adagoló konfigurációjától és a kartondoboz formátumától függően akár 280 karton/perc sebességre is képes.

Meg tudod tervezni az adagolót a mi buborékcsomagolásunkhoz?

Igen. A termékadagoló a buborékfólia méretei, tájolása és a szükséges betöltési elrendezés szerint van konfigurálva.

Tesztelheti termékeinket a gyártás előtt?

Igen. A KEDE mintapróbákat végezhet az Ön tényleges termékei, buborékfóliái, kartonjai és szórólapjai felhasználásával.

A vonal képes kezelni a kapszulákat?

Igen. Egy FY-380 nagysebességű lánctalpas adagoló konfigurálható kapszula adagoló alkalmazásokhoz.

Milyen méretű kartondobozokat tud kezelni a KDZ-300?

A szabványos kartondoboz mérete 70–180 × 35–80 × 14–50 mm. A különleges kartondobozokra vonatkozó követelményeket mintavizsgálattal kell értékelni.

Tartalmazhat-e a sor szórólap beillesztést és kódolást?

Igen. Papírhajtogatás, szórólap beillesztés, tintasugaras nyomtatás, kódolvasás és egyéb opcionális modulok integrálhatók a projekt követelményei szerint.

A teljes vonal testreszabható?

Igen. A KEDE testreszabhatja az adagolót, az átadó szakaszt, a kartondoboz konfigurációt, a vonalelrendezést és az opcionális funkcionális modulokat az ügyfél gyártási igényei szerint.
