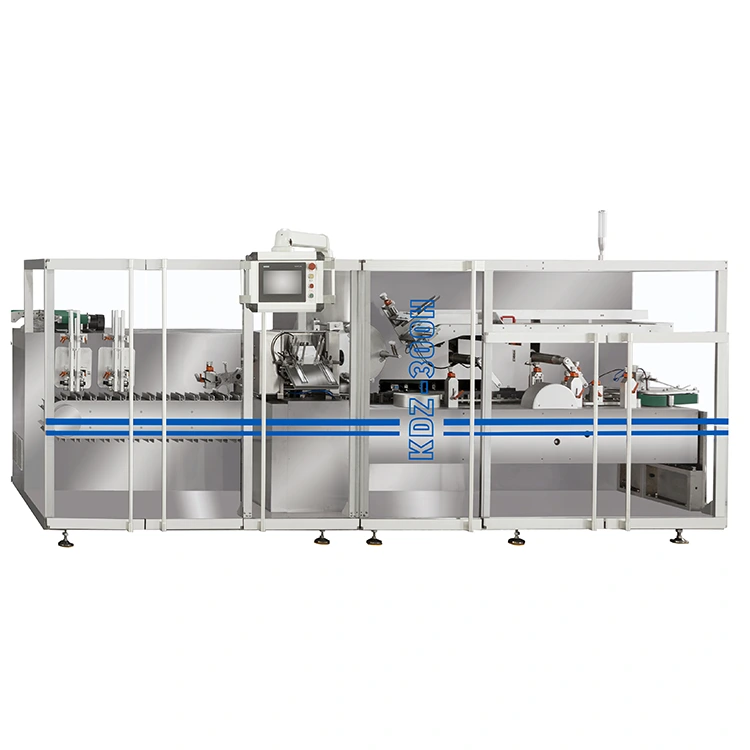

A teljes szervo, nagy sebességű, folyamatos kartonozógép összehangolt szervovezérelt mozgást használ a termékadagoláshoz, a kartondoboz kinyitásához, behelyezéséhez és zárásához, lehetővé téve, hogy ezek a műveletek folyamatosan működjenek, ahelyett, hogy ismételt leállítási és indítási ciklusokra hagyatkoznának. Integrálható az upstream adagoló-, töltő- vagy ellenőrző berendezéssel, és olyan opciókkal konfigurálható, mint a szórólap beillesztés, tintasugaras kódolás és melegen olvadó lezárás. Rozsdamentes acél külseje alkalmassá teszi a gépet gyógyszerészeti, kozmetikai, élelmiszeripari és egyéb gyártási környezetekben, ahol fontos a folyamatos teljesítmény és a higiénikus felépítés.

Nagy teljesítményű, folyamatos kartonozáshoz készült

A nagy sebességű kartonozás nem egyszerűen a motor fordulatszámának növeléséről szól. Nagyobb teljesítmény esetén a termékszállításnak, a kartondoboz kinyitásának és behelyezésének szinkronban kell maradnia a gyártási ciklus során.

A KDZ-300H teljes szervohajtás konfigurációt használ a fő működési mozgások koordinálására. Ez lehetővé teszi, hogy a gép jobban kézben tartsa a termék elhelyezését és a kartonkezelést, miközben a gyártási sebesség akár 280 doboz/perc is marad.

A hosszú termelési műszakokat működtető gyárak előnye a konzisztensebb csomagolási folyamat, nem pedig a nagy csúcssebesség, amelyet a sor többi része nem tud fenntartani.

Műszaki előírások

Paraméter	Specifikáció
Modell	KDZ-300H*
Kartonozási sebesség	200-280 doboz/perc
Karton mérete (H × Szé × Ma)	70–180 × 35–80 × 14–50 mm
Karton tábla	250-350 g/m²
A szórólap súlya	60-70 g/m²
Kihajtott szórólap mérete (H × Szé)	80–250 × 90–170 mm
Szórólap összecsukható	1-4 hajtás
Üzemi nyomás	≥0,6 MPa
Levegő fogyasztás	160-200 L/perc
Tápegység	220V / 380V
Motor teljesítmény	5 kW
A gép méretei	4800 × 1600 × 1860 mm
Gép súlya	4500 kg

Teljes szervovezérlés a szinkronizált működéshez

A teljes szervo kartonozó fő értéke a gyártási sebesség növekedésével egyre nyilvánvalóbbá válik.

A Full szervo nagy sebességű folyamatos kartonozó gép szervovezérelt működés révén koordinálja a termékszállításban és a kartonkezelésben résztvevő mozgásokat. Ahelyett, hogy az adagolást, a tolást és a kartondoboz zárását önálló mechanikai műveletként kezelnénk, a gép úgy van konfigurálva, hogy azok időzítése megfeleljen a szükséges gyártási ciklusnak.

Ez különösen akkor fontos, ha a kartonozó egy upstream automatizált folyamathoz van csatlakoztatva. A termék érkezése és a karton elérhetősége közötti eltérés felhalmozódást, kihagyott termékeket vagy szükségtelen sorleállásokat eredményezhet.

A KEDE minden projektnél beállíthatja az adagolási elrendezést a termék jellemzőinek, a kartondoboz méreteinek és a szükséges teljesítménynek megfelelően.

Termék és karton kompatibilitás

A teljes szervo, nagy sebességű, folyamatos kartonozógép különböző termékekhez és csomagolási formátumokhoz konfigurálható, nem pedig egyetlen rögzített alkalmazásra korlátozva.

A tipikus alkalmazások közé tartoznak a gyógyszeripari termékek, például buborékcsomagolások, gyógyszeres palackok, fiolák, fecskendők és kenőcstubusok. A kozmetikai és testápolási termékek magukban foglalhatják a rúzst, a krémtartályokat, a roll-on termékeket és a szappanokat. Ugyanez a kartonozási platform az egyedileg csomagolt élelmiszertermékekhez, tasakok, orvosi cikkek és kiválasztott elektronikai alkatrészekhez is adaptálható.

A tényleges adagolási mód a termék méretétől, tájolásától, felületi jellemzőitől és attól függ, hogy a terméknek milyen módon kell a kartondobozba kerülnie. Ezért a gép konfigurációjának véglegesítése előtt javasolt mintavizsgálat.

Kartonkezelés a különböző csomagolási formátumokhoz

A szabványos KDZ-300H kartondobozok a következők:

70-180 mm hosszú, 35-80 mm szélesség és 14-50 mm magas.

250–350 g/m² tartományban támogatja a kartondobozokat. A szórólapokat használó alkalmazásokhoz a gép 60–70 g/m²-es, 80–250 × 90–170 mm-es kihajtott méretű papírt és 1–4 hajtogatási műveletet képes befogadni.

Speciális kartonméretek, táblajellemzők vagy zárási követelmények esetén a KEDE áttekintheti a kartonmintákat, és meghatározhatja, hogy szükség van-e szerszámozásra vagy állomás-beállításokra.



Állítsa be a kartondobozt a vonal körül

A nagy sebességű kartonozót ritkán szerelik be elszigetelt gépként. Teljesítménye attól függ, hogy előtte és utána mennyire kommunikál mechanikusan a berendezéssel.

A KDZ-300H a következőkkel konfigurálható:

● A termék betáplálása a felfelé irányuló szállítószalaghoz vagy feldolgozógéphez igazítva

● A szórólap összehajtása és behelyezése

● Tintasugaras kódolás a köteg-, dátum- vagy tételinformációkhoz

● Hot-melt ragasztós tömítés

● Terméktájoló és adagoló szerelvények

● A későbbi kartondobozok kiürítése

● Speciális kartonkezelési konfigurációk

Ezeknek az opcióknak nem az a célja, hogy szükségtelen felszereléseket adjanak hozzá. A KEDE az ügyfél tényleges csomagolási folyamatának megfelelően választja ki a kívánt konfigurációt.

Gyógyszeripari, kozmetikai és élelmiszeripari célokra tervezték

A Full szervo, nagy sebességű, folyamatos kartonozógép olyan termelési környezetekben használható, ahol az automatizált kartoncsomagolásnak lépést kell tartania a korábbi berendezésekkel.

Gyógyszerészeti Csomagolás

A gép konfigurálható buborékcsomagolásokhoz, gyógyszeres palackokhoz, fiolákhoz, fecskendőkhöz, kenőcscsövekhez és hasonló gyógyszerészeti termékekhez.

Kozmetika és testápolás

Képes kezelni a rúzsok, krémtartályok, roll-on termékek és egyéb személyes ápolási cikkek kartonos csomagolási követelményeit.

Élelmiszer és édesség

Megfelelő konfigurációk állnak rendelkezésre csomagolt termékekhez, adagcsomagolásokhoz, tasakok és egyéb egyedileg csomagolt élelmiszerek számára.

Orvosi és fogyasztási cikkek

A platform a kiválasztott orvosi cikkekhez, háztartási termékekhez és kis csomagolt alkatrészekhez is adaptálható méretüknek és etetési jellemzőiknek megfelelően.

Gyári tesztelés szállítás előtt

Szállítás előtt a kartonozógépet összeszerelik, beállítják és tesztelik az egyeztetett gépkonfigurációnak megfelelően.

Az ellenőrzés kiterjed a fő működési funkciókra, beleértve:

Tesztterület	Fő ellenőrzés
Karton etetés	Karton üres felszedő és nyitás
Terméketetés	Termék pozicionálás és transzfer
Beillesztés	A termék bekerül a kartondobozba
Összecsukható	Karton szárny mozgása és formázása
Tömítés	Adott esetben rögzítse vagy ragasszon
Folyamatos működés	Sebesség és működési stabilitás
Biztonság	Őrök, vészleállítók és riasztók

Ha a vásárlói minták rendelkezésre állnak, a KEDE a végső átvétel előtt gyártási próbát végezhet a tényleges termékek és kartonok felhasználásával.



Rozsdamentes acél szerkezet higiénikus gyártáshoz

A Full szervo nagy sebességű folyamatos kartonozógép rozsdamentes acél külső szerkezetet használ, amelyet olyan gyártási környezetekhez terveztek, ahol rendszeres tisztítás és higiénikus működés szükséges.

Gyógyszerészeti, élelmiszeripari és kozmetikai alkalmazásokban a gépszerkezet támogatja a GMP-orientált gyártási követelményeket. A termékérintkező- és vezetőelemek az alkalmazásnak és az anyagjellemzőknek megfelelően konfigurálhatók.

A gépszerkezetet is folyamatos ipari üzemre tervezték, a váz biztosítja a nagysebességű mozgáshoz szükséges mechanikai alátámasztást.

Technikai támogatás a telepítéstől a gyártásig

A KEDE műszaki dokumentációt és támogatást nyújt a gépek telepítéséhez, üzemeltetéséhez és karbantartásához.

A projekttől függően a támogatás a következőket foglalhatja magában:

Telepítési útmutató

A gép beszereléséhez és üzembe helyezéséhez műszaki rajzokat és használati utasításokat mellékelünk.

Kezelői képzés

Az alapművelet, a formátumváltás, a tisztítás és a rutin karbantartás a gép üzembe helyezése vagy gyári átvétele során fedezhető.

Távoli segítségnyújtás

A KEDE technikusai távoli támogatást tudnak nyújtani a működési beállításokhoz és a hibaelhárításhoz.

Alkatrészek

Az ajánlott pótalkatrészekkel kapcsolatos információkat a géppel együtt szállítjuk, hogy segítsenek az ügyfeleknek felkészülni a rutin karbantartásra.

A helyszíni üzembe helyezést igénylő projekteknél a beépítési helynek és a projekt terjedelmének megfelelően megbeszélhető a szolgáltatási megállapodás.



GYIK

A folyamatos kartonozógép csatlakoztatható egy meglévő csomagolósorhoz?

Igen. A gép konfigurálható a felfelé irányuló termékadagoló rendszernek és a későbbi szállítási követelményeknek megfelelően. A vonalsebességet, a termék tájolását és az átviteli magasságot a tervezés során meg kell erősíteni.

Milyen gyártási sebességet érhet el a folyamatos kartonozógép?

A mellékelt specifikáció 200-280 doboz/perc munkasebességet ír elő. A tényleges kimenet a termék jellemzőitől, a karton formátumától, az adagolási módtól és a vonal konfigurációjától függ.

Miben különbözik a KDZ-300H egy szakaszos kartondoboztól?

A KDZ-300H folyamatos, nagy sebességű kartonozáshoz készült szervovezérelt mozgással. Ez alkalmasabbá teszi olyan gyártósorokhoz, ahol a kartonozónak magas és egyenletes teljesítményt kell fenntartania.

A gép képes kezelni a különböző méretű kartonokat?

Igen. A szabványos kartondoboz mérete 70–180 × 35–80 × 14–50 mm. A speciális kartondoboz méreteket a KEDE mérnökeinek ellenőriznie kell a gyártás előtt.

Hozzáadható-e a géphez szórólap beszúró?

Igen. A szórólap hajtogatási és beillesztési rendszere integrálható, ha a csomagolási folyamat használati utasítást vagy termékismertetőt igényel a kartonon belül.

Elérhető az olvadékos tömítés?

Igen. Azokhoz a kartondobozokhoz, amelyek ragasztott zárást igényelnek a szabványos tömítéssel történő lezárás helyett, olvadó ragasztórendszer konfigurálható.

Milyen információkat kell megadnunk egy gépi árajánlathoz?

A leghasznosabb információk közé tartoznak a termék méretei, a termék alakja, a karton méretei, a kartonanyag, a szükséges gyártási sebesség, a szórólapokra vonatkozó követelmények és a meglévő gyártósor részletei.
